Cách đấu dây xe đạp điện 48v đúng kỹ thuật chuẩn 2025

Cách đấu dây xe đạp điện 48V là một trong những kỹ năng quan trọng giúp người dùng hiểu rõ hệ thống điện và xử lý nhanh các sự cố như xe không lên nguồn, mất ga hoặc chập điện. Mặc dù cấu trúc dây trên mỗi dòng xe có thể hơi khác nhau, nhưng nguyên lý chung của hệ thống điện 48V vẫn gồm các bộ phận chính như bình ắc quy, tay ga, bộ điều tốc, công tắc, đèn và động cơ.

Nắm rõ chức năng của từng dây và sơ đồ đấu nối sẽ giúp bạn kiểm tra, sửa chữa và thay thế linh kiện an toàn, hạn chế rủi ro làm hỏng mạch hoặc gây cháy chập. Trong bài viết này của Xe Điện Nàng Thơ, cùng chúng tôi tìm hiểu về chủ đề này nhé.

Tổng quan hệ thống điện xe đạp điện 48V

Hệ thống điện của xe đạp điện 48V là bộ phận quan trọng quyết định khả năng vận hành, tốc độ và mức độ an toàn của xe. Một bộ điện hoàn chỉnh thường bao gồm 4 bình ắc quy 12V đấu nối thành 48V, bộ điều tốc (controller), động cơ, tay ga, khóa điện, dây phanh điện và các dây tín hiệu kết nối.

Tất cả các bộ phận này phối hợp với nhau để truyền tải điện năng từ ắc quy đến motor, đồng thời kiểm soát quá trình tăng tốc, giảm tốc và đảm bảo xe hoạt động ổn định. Do cấu trúc gồm nhiều dây màu khác nhau, việc đấu nối hệ thống điện 48V đòi hỏi phải hiểu rõ chức năng từng dây để tránh chập điện, mất nguồn hay xe không lên ga. Đây là lý do sơ đồ cách đấu dây xe đạp điện 48v và hiểu biết tổng quan hệ thống rất quan trọng khi sửa chữa hoặc lắp đặt lại bộ điện xe đạp điện.

Nguyên lý hoạt động của hệ thống điện 48V

Hệ thống điện 48V trên xe đạp điện hoạt động dựa trên việc cung cấp nguồn điện ổn định từ bộ bình ắc quy 48V cho tất cả các thiết bị của xe. Các bình ắc quy 12V được nối tiếp để tạo thành tổng điện áp 48V, sau đó cấp điện cho bộ điều khiển (controller). Bộ điều khiển sẽ phân phối điện năng tới động cơ, tay ga, đèn, còi và các phụ kiện khác.

Khi người lái vặn tay ga, bộ điều khiển nhận tín hiệu và điều chỉnh dòng điện tới động cơ, giúp xe tăng tốc hoặc giảm tốc. Ngoài ra, khi bóp phanh điện, tín hiệu phanh được gửi về controller để ngắt nguồn động cơ, đảm bảo an toàn. Nguyên lý này giúp xe vận hành trơn tru, tiết kiệm điện và bảo vệ các linh kiện khỏi hư hỏng.

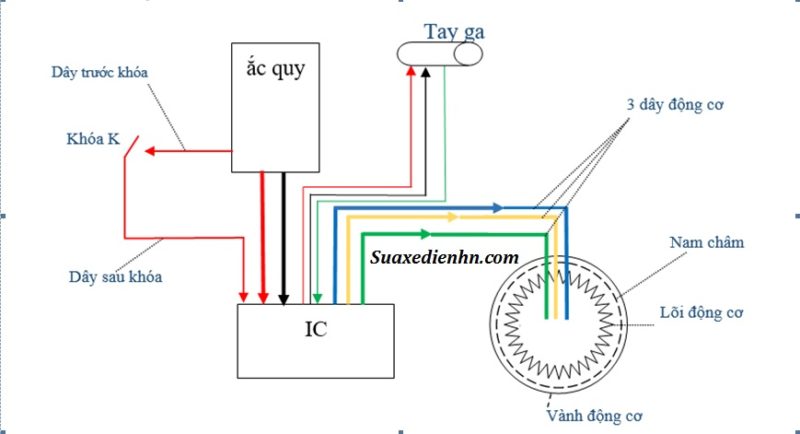

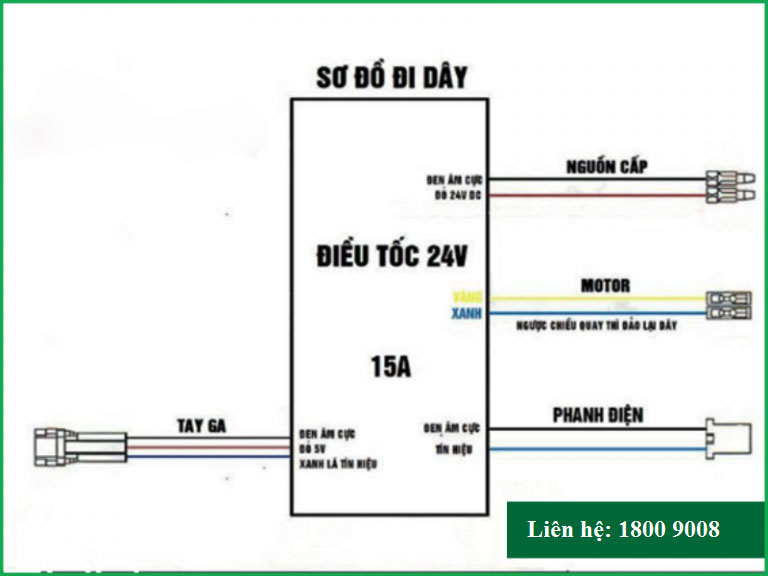

Sơ đồ hệ thống dây điện xe đạp điện 48V

Hệ thống điện 48V của xe đạp điện bao gồm các bộ phận chính: bộ bình ắc quy 48V, bộ điều khiển (controller), động cơ, tay ga, khóa điện, phanh điện, bộ sạc và các thiết bị phụ trợ như đèn, còi, xi-nhan. Các bình ắc quy 12V được nối tiếp để tạo thành điện áp tổng 48V, sau đó cấp dòng điện cho controller qua dây đỏ (+48V) và dây đen (–48V).

Controller phân phối điện năng tới động cơ, tay ga, đèn và phụ kiện khác. Tay ga gửi tín hiệu điều tốc tới controller, trong khi phanh điện ngắt nguồn động cơ khi bóp phanh. Khóa điện kết nối trực tiếp với nguồn để bật/tắt toàn bộ hệ thống, còn bộ sạc nối với bình để nạp điện. Hệ thống này hoạt động đồng bộ, giúp xe vận hành ổn định, đảm bảo an toàn và hiệu suất tối ưu.

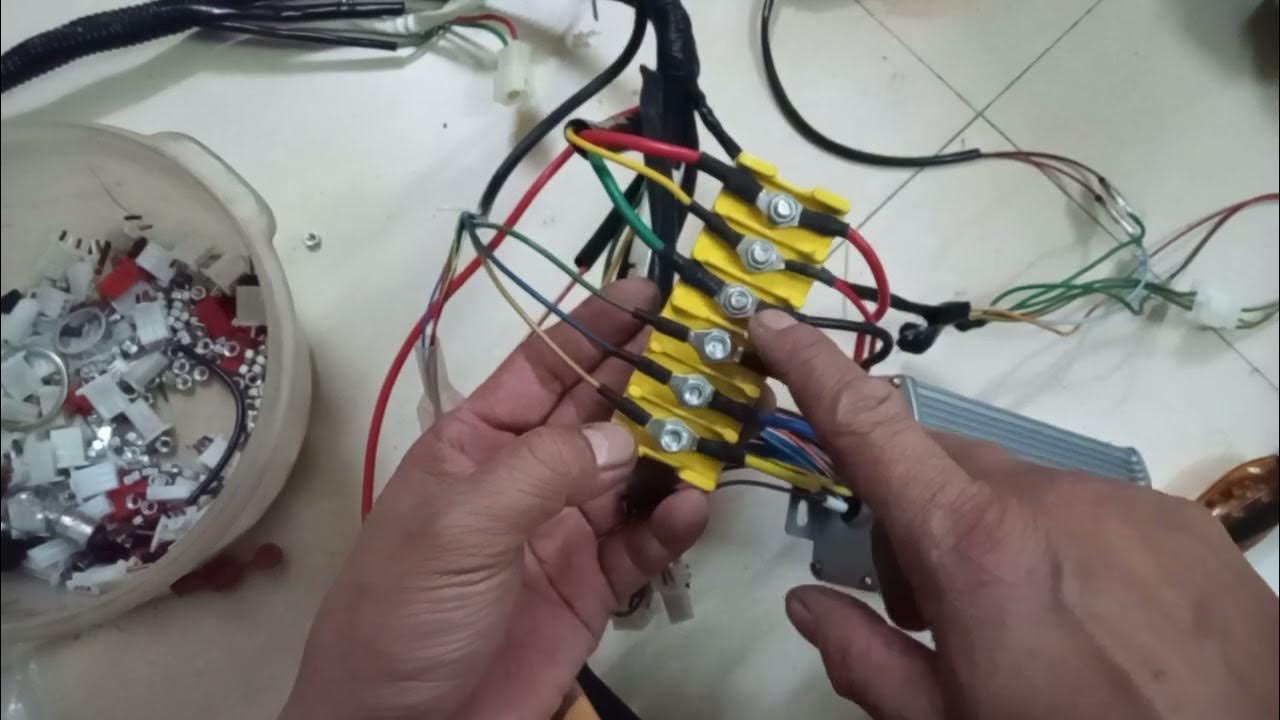

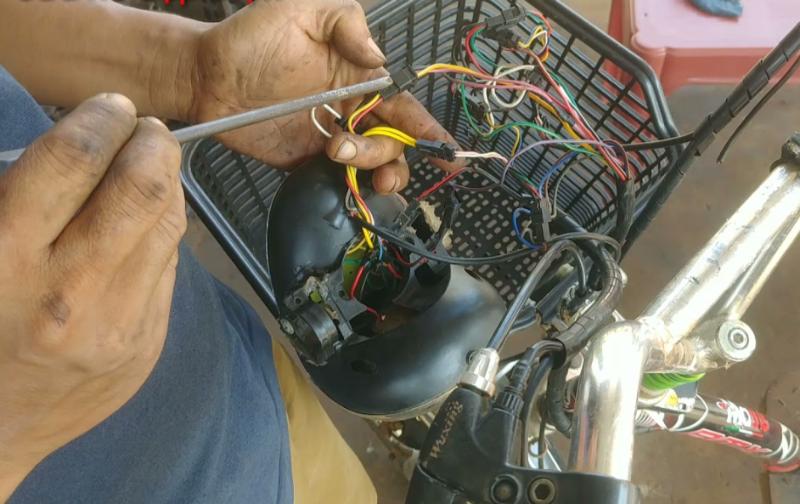

Hướng dẫn cách đấu dây xe đạp điện 48V đúng kỹ thuật

Hệ thống điện 48V phổ biến trên xe đạp điện thường gồm 4 bình ắc quy 12V đấu nối tiếp, bộ điều khiển (controller), động cơ, tay ga, phanh điện, khóa điện, bộ sạc và các phụ kiện như đèn, còi, xi-nhan. Dưới đây là cách đấu dây xe đạp điện 48v từng phần:

Đấu nối bình ắc quy 48V

• Chuẩn bị 4 bình 12V (dung lượng phù hợp xe).

• Nối tiếp các bình:

  • (+) bình 1 → (–) bình 2

  • (+) bình 2 → (–) bình 3

  • (+) bình 3 → (–) bình 4

• Lấy cực (+) tổng từ cực (+) bình 4, cực (–) tổng từ cực (–) bình 1.

• Đảm bảo các đầu nối chặt, không lỏng lẻo, dùng băng keo điện hoặc co nhiệt chống chập.

Đấu dây từ bình đến controller

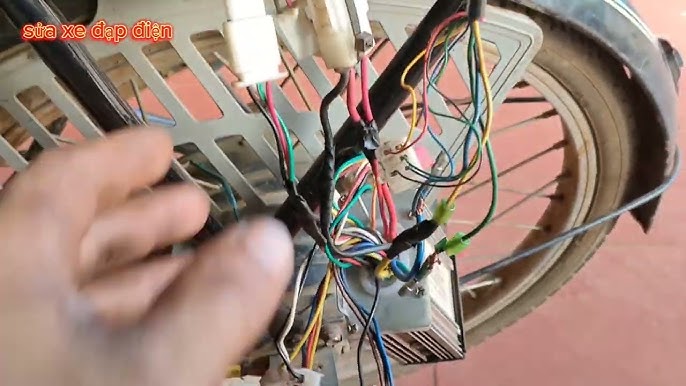

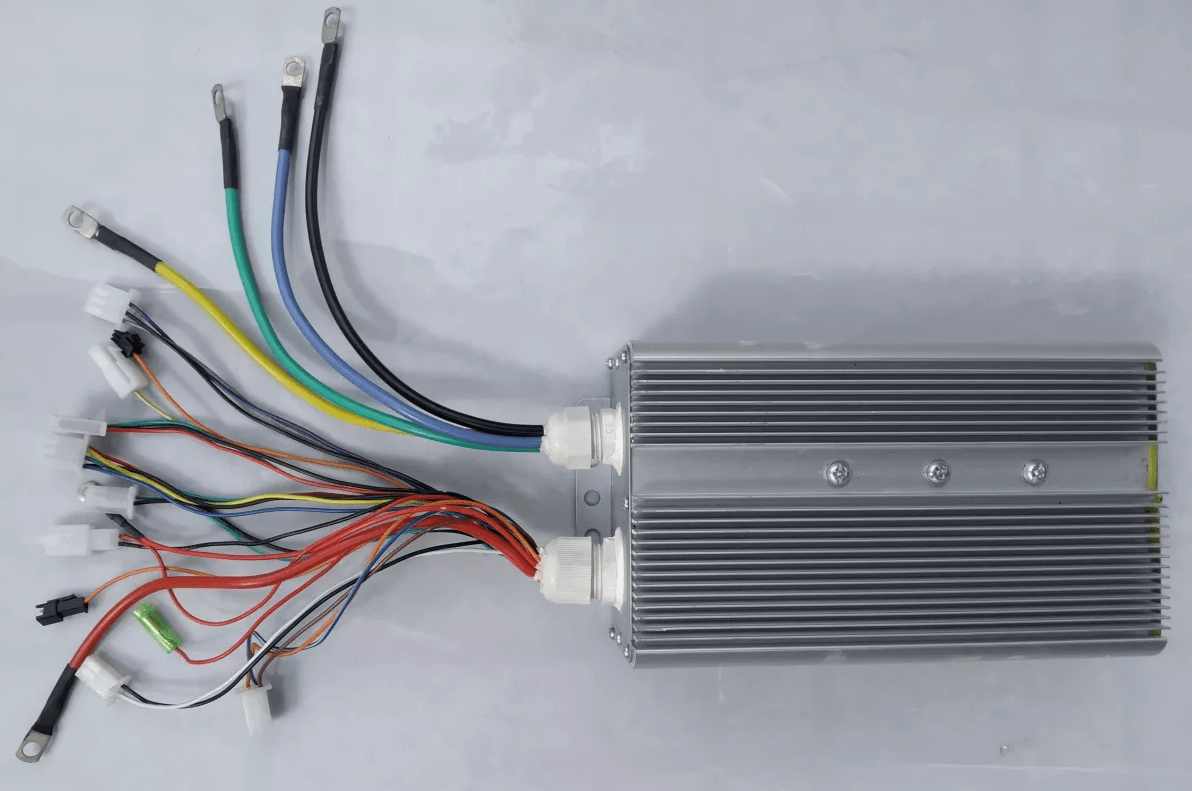

• Dây đỏ (+48V) nối vào chân Power + của controller.

• Dây đen (–48V) nối vào chân Power – của controller.

Đấu động cơ

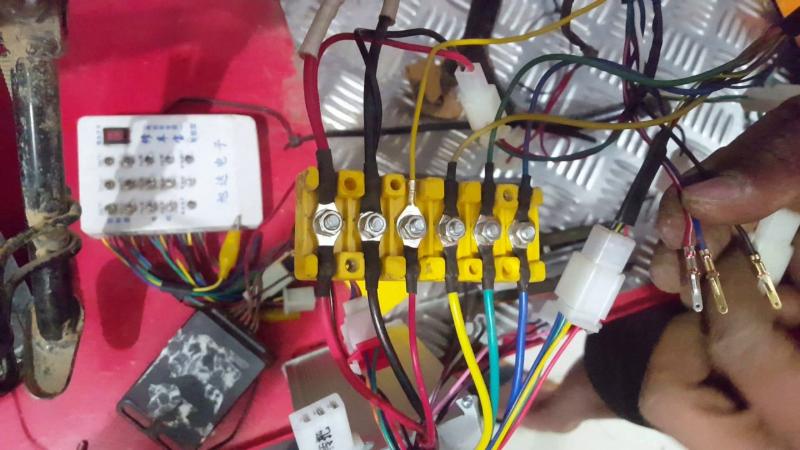

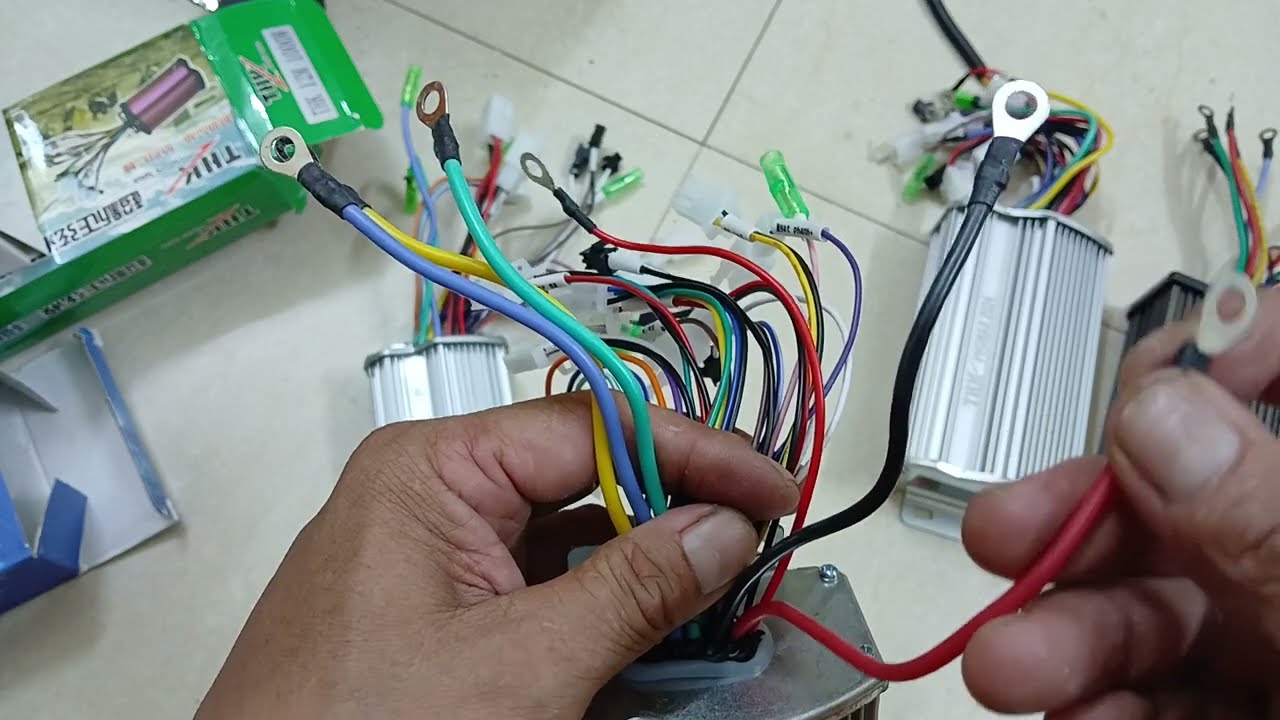

• Động cơ có 3 dây pha lớn (vàng, đỏ, xanh) và 5 dây Hall (đỏ, đen, vàng, xanh, xanh lá).

• Nối 3 dây pha lớn từ motor vào controller tương ứng: vàng ↔ vàng, đỏ ↔ đỏ, xanh ↔ xanh.

• Nối 5 dây Hall theo màu: đỏ → nguồn 5V, đen → mass, 3 dây còn lại → tín hiệu Hall.

• Nếu motor quay ngược, đổi thứ tự 2 dây pha để đồng bộ.

 Đấu tay ga

• Tay ga có 3 dây: đỏ → nguồn 5V, đen → mass, xanh (hoặc trắng) → tín hiệu ga.

• Nối dây vào controller đúng màu. Tay ga gửi tín hiệu tốc độ đến controller để điều chỉnh dòng điện động cơ.

Đấu phanh điện

• Mỗi tay phanh có 2 dây tín hiệu.

• Khi bóp phanh, mạch đóng, gửi tín hiệu ngắt động cơ về controller để đảm bảo an toàn.

Đấu khóa điện

• Khóa điện thường có 2 dây: 1 dây vào nguồn (+48V), 1 dây ra về controller.

• Khi bật khóa, toàn bộ hệ thống được cấp nguồn, khi tắt khóa, ngắt toàn bộ.

Đấu sạc

• Cổng sạc gồm 2 dây:

  • (+) đỏ từ sạc → cực (+) tổng của bình

  • (–) đen từ sạc → cực (–) tổng của bình

• Sạc đúng điện áp 48V để bảo vệ bình ắc quy.

Đấu các phụ kiện

• Đèn, còi, xi-nhan → nối trực tiếp vào các đầu ra của controller hoặc nguồn phụ 48V.

• Nên kiểm tra kỹ cực trước khi đấu, tránh đảo cực làm hỏng thiết bị.

Kiểm tra và vận hành

• Kiểm tra tất cả các đầu nối chặt và đúng màu.

• Bật khóa, kiểm tra tay ga và phanh điện trước khi chạy thử.

• Chú ý quan sát động cơ, pin và phụ kiện hoạt động ổn định trước khi di chuyển.

XEM THÊM: Dịch vụ sửa xe đạp điện tại nhà TPHCM – Bảng giá 2025

Các lỗi thường gặp khi đấu dây xe đạp điện 48V

Khi đấu dây xe đạp điện 48V, nhiều người gặp phải các lỗi phổ biến ảnh hưởng đến hiệu suất và tuổi thọ của xe. Đấu sai cực bình ắc quy là lỗi nghiêm trọng nhất, có thể làm cháy controller hoặc hỏng động cơ. Ngoài ra, đấu nhầm dây pha hoặc dây Hall của động cơ cũng khiến motor quay ngược hoặc rung giật. Một số lỗi khác gồm dây nối lỏng lẻo, tiếp xúc kém hoặc không dùng băng keo/co nhiệt bảo vệ, dẫn đến chập điện hoặc mất tín hiệu từ tay ga và phanh điện.

Đấu tay ga, phanh điện, khóa điện sai màu cũng khiến xe không nhận lệnh, không lên nguồn hoặc không ngắt động cơ khi bóp phanh. Cuối cùng, sạc pin sai cực hoặc dùng bộ sạc không đúng điện áp 48V có thể làm hỏng bình ắc quy, giảm tuổi thọ pin. Việc kiểm tra kỹ trước khi cấp điện và tuân thủ đúng sơ đồ đấu dây là cách tốt nhất để tránh các sự cố này.

Lưu ý an toàn khi tự đấu dây xe đạp điện 48V

Khi tự đấu dây xe đạp điện 48V, việc tuân thủ các biện pháp an toàn là cực kỳ quan trọng để tránh chập cháy, hư hỏng linh kiện hoặc tai nạn điện. Trước hết, cần đảm bảo tắt toàn bộ nguồn và tháo bình ắc quy trước khi đấu nối. Luôn kiểm tra kỹ cực (+) và (–) của bình ắc quy, tránh đấu ngược cực khiến controller hoặc động cơ cháy.

Sử dụng dây điện đúng tiết diện, băng keo điện hoặc ống co nhiệt để bảo vệ mối nối và tránh chạm chập. Khi đấu tay ga, phanh điện hoặc khóa điện, nối đúng màu dây và không để các dây tín hiệu lỏng lẻo. Chỉ nên thao tác trong môi trường khô ráo, tránh nước và mặt kim loại tiếp xúc trực tiếp. Nếu không chắc chắn về các bước đấu nối, nên nhờ thợ kỹ thuật hoặc người có kinh nghiệm để đảm bảo an toàn tuyệt đối.
